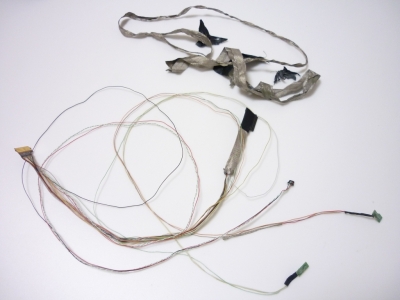

上の写真のものは「材料」です。 無印の X220から外して来ました。 ここからカメラ用だけを取ります。




分解しました。



カメラのところだけ欲しかったのですが、根本までテーピング取らなければならず、結局ほぼ全バラです。




欲しかったのは手前の丸めてるやつだけだったんですけどね・・・w

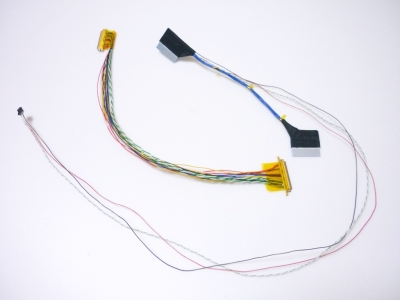

だいぶハショりますが、ケーブルを作りました。



真ん中が FHD液晶ケーブル、右上がマザーボード←→FHD基板インターフェイスケーブル、長いのがカメラ用です。
Tabletは図面が無いので現物を見て信号線を当たるしかないです。　FHDケーブル長も無印より短いことが判りました。
コネクターは 0.5mmピッチ、全て手ハンダです。 たいへんな集中力が要求されます・・・。 今やほぼ完ぺきに出来るようになりましたが ( ← ある意味おかしい

ケーブル作るとしばらく何もやる気が起こらなくなります・・・w
ぜひ一度、定規で 0.5mmを見てみてください。
0.5mmピッチ、ということは、等間隔でも線幅は 0.25mmということを意味します。

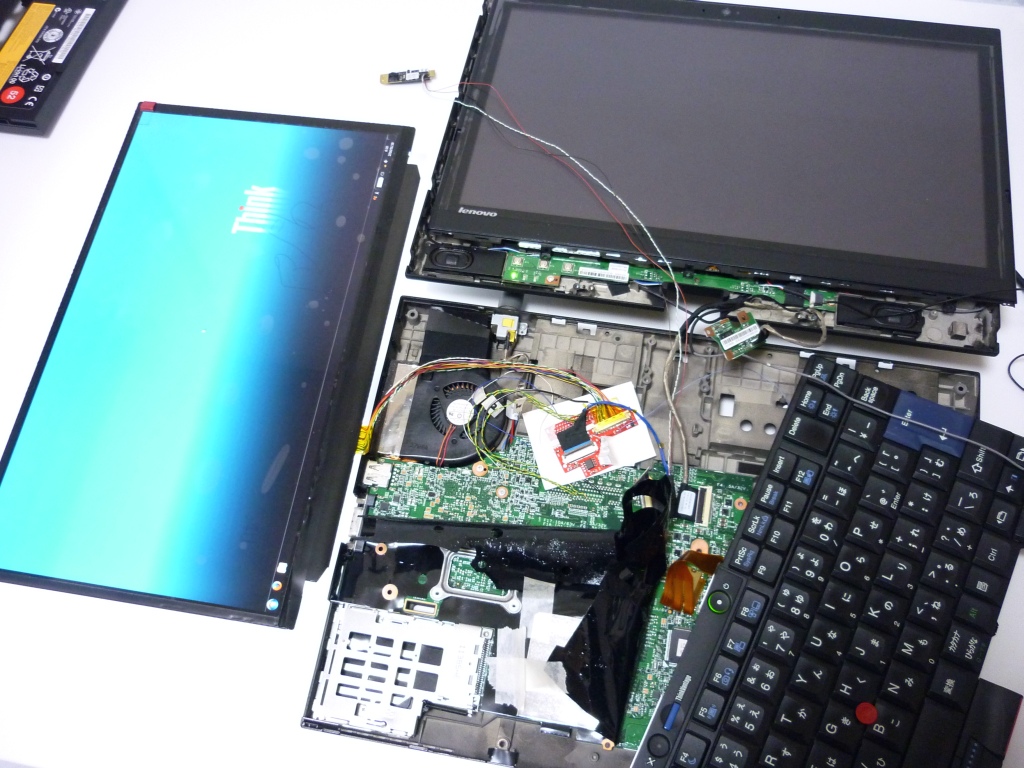

動作確認中です。　FHD駆動してます。



動作確認はいきなり全部接続はせず、マザー側から段階的に信号が正しく出ているか確認を終えたものから順に、デバイスを繋いでいきます。　Tabletは前例がないので映像が出るまで緊張します。

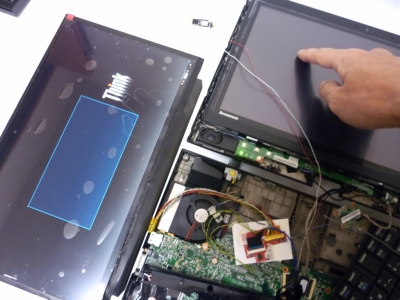

指タッチを確認。　右下から左上にドラッグ。



FHDに応じた座標認識がされるか心配してましたが、ちゃんと合わせてきました。

でもよく考えてみたら ノーマル液晶であっても 1366x768以下の解像度で使用される可能性もあるわけで、そのへんは考慮してドライバーが作られてるかもしれませんね、

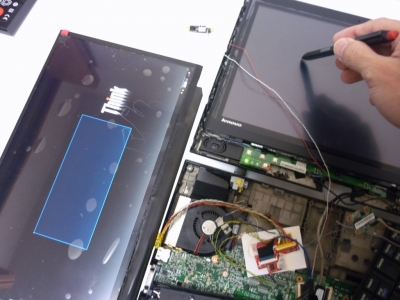

ペンも OKです。

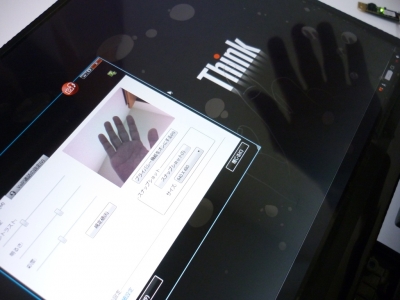

カメラも OKです。

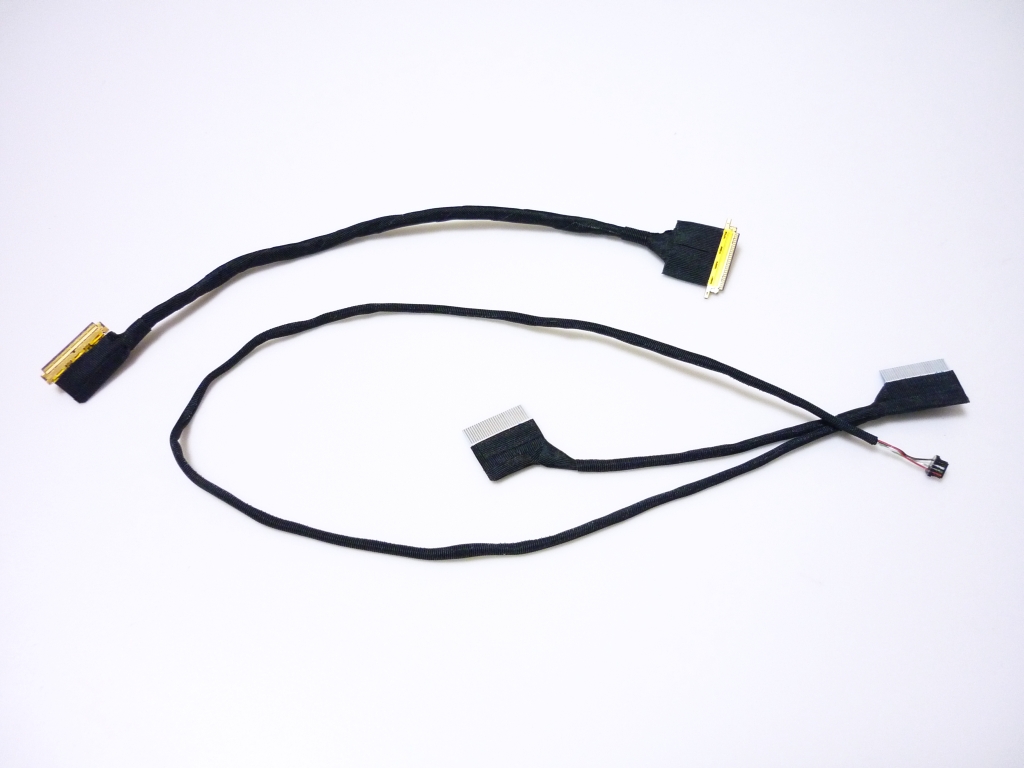

ケーブルを仕上げました。
