◆◆◆　以下、手順　◆◆◆

組み込む前に（ノーマル液晶の状態で）、BIOS設定を変更しておきます。

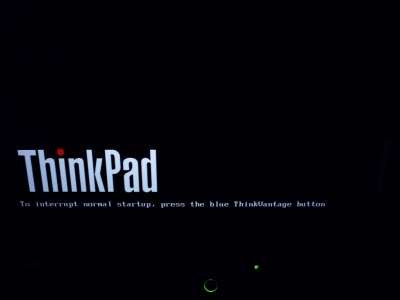

ThinkPadロゴのタイミングで「F1」押下。

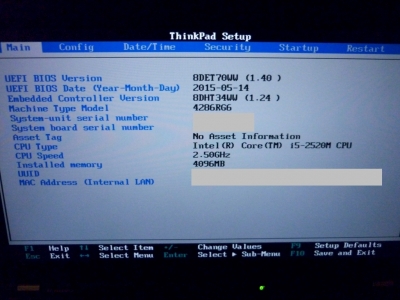

BIOS画面。

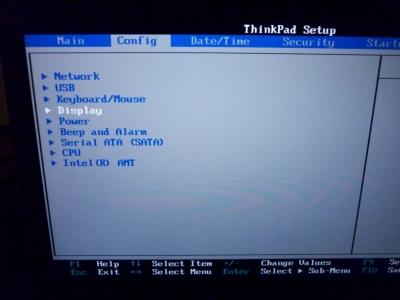

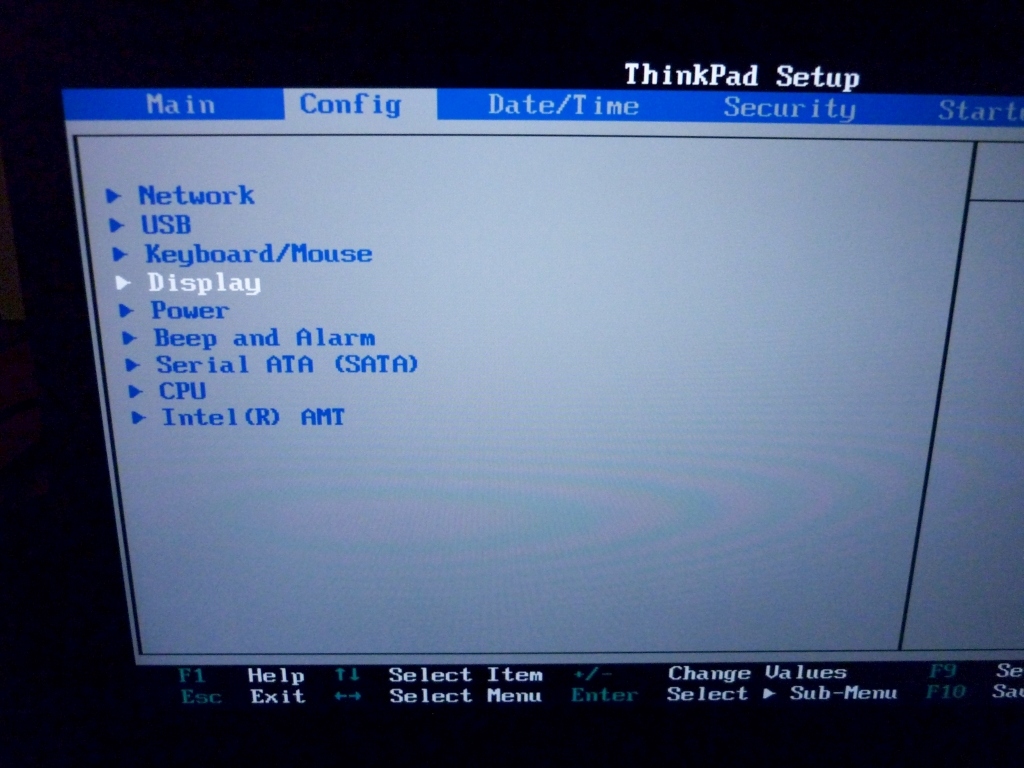

「Config」→「Display」

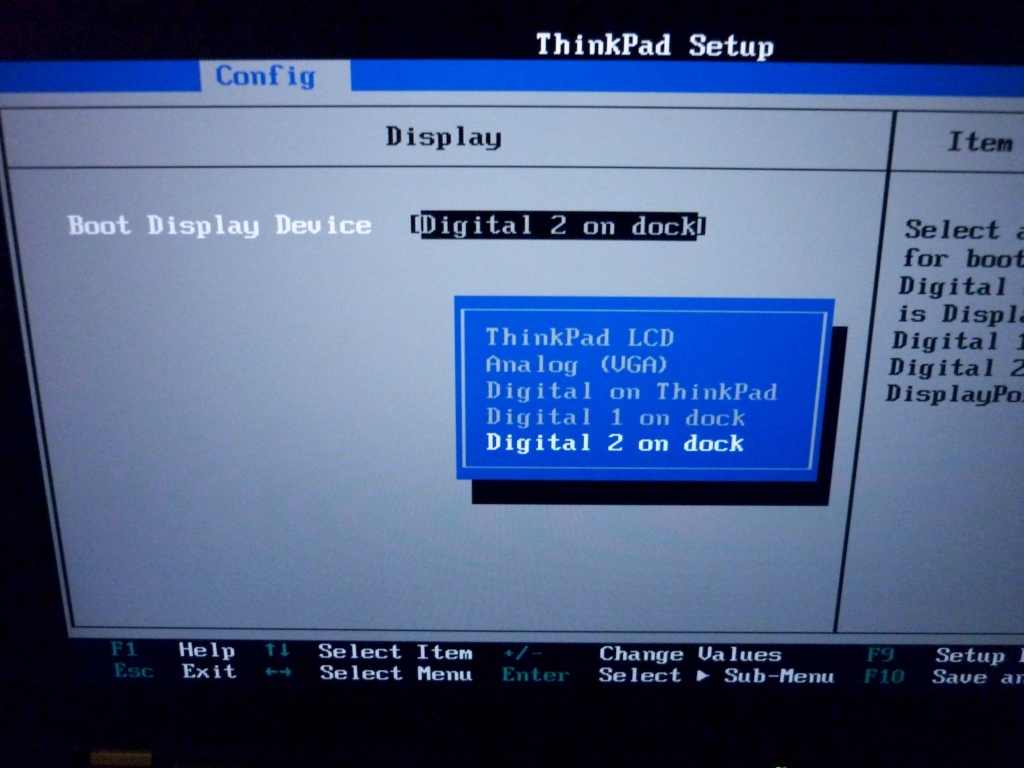

Boot Display Deviceを「Digital 2 on Dock」に変更。

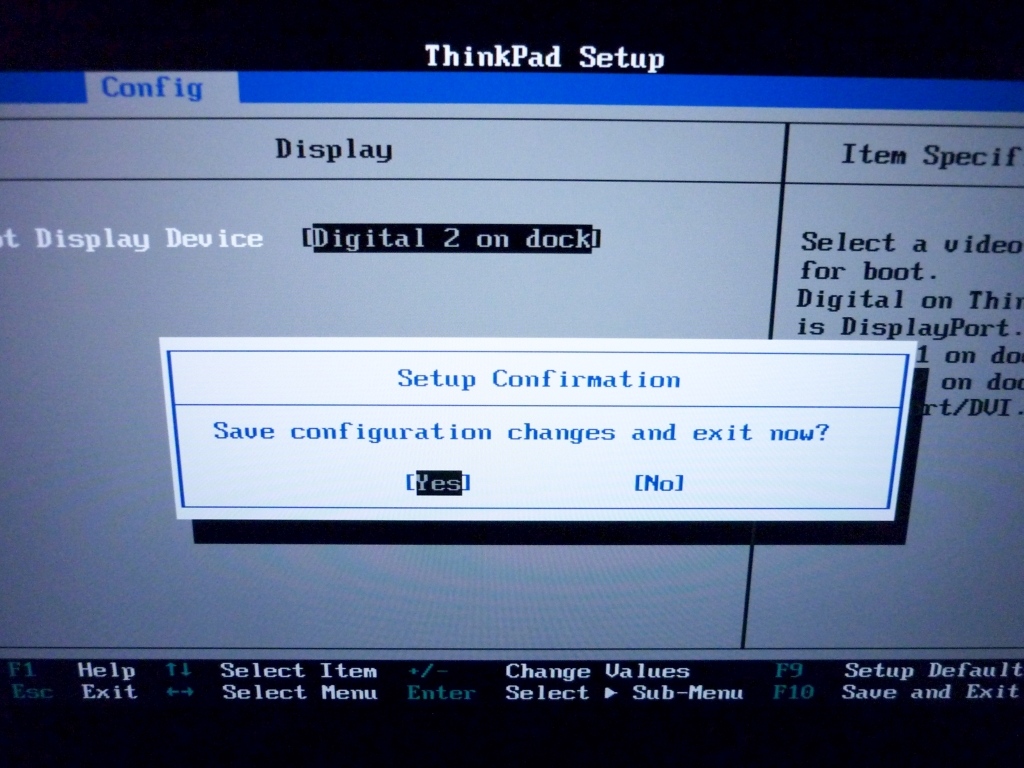

「F10」押下、「Yes」の状態で Enter。



再起動したら適当な所で電源 OFFし、バッテリーを外し、分解します。

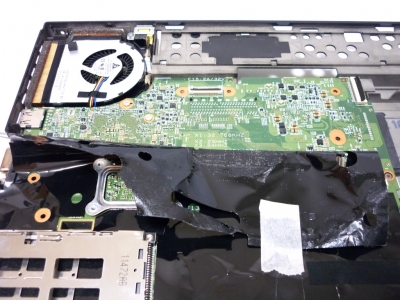

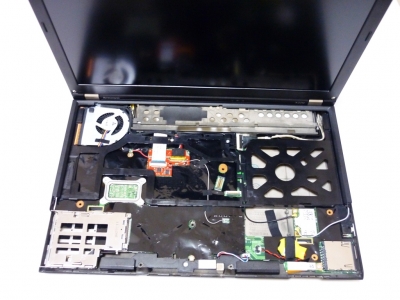

ここまで分解。

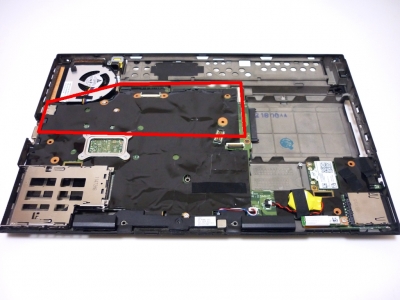

黒い保護シートの右下（赤枠の部分）を剥がします。






こんな感じ。

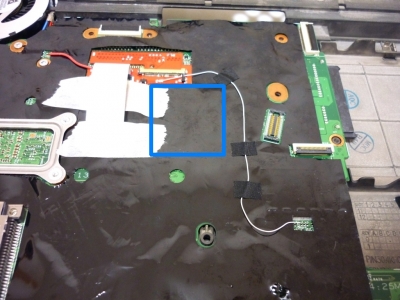

めくった下にキーボードの信号取り出し場所があります。
(X230の場合は場所が違います。 ページの一番下を参照)






シートを戻し、シートの上からでも配線が出来るよう、該当箇所を最小限、切り抜きます。
＊あまり小さくすると、配線が困難になるので、適度な大きさは必要です。



当人は黒いシートの上から黒マジックで目印を書いてから行なってます。
黒に黒ですが、最小限は見えます。 間違ったらエタノールで消えます。

下に敷いてあるのはガムテープの粘着面同士を向かい合わせ 2つ折りにしたものです。 それを台紙にしてカッターで切り抜きました。 黒いシートは力を入れなくても切れます。 軽い力で。 マザーボードを傷付けないように。




次に、電源とメイン信号の取り出し部分を行ないます。 こちらも最小限にします。
黒いシートの上 １／３くらいを剥がします。






こんな感じ。

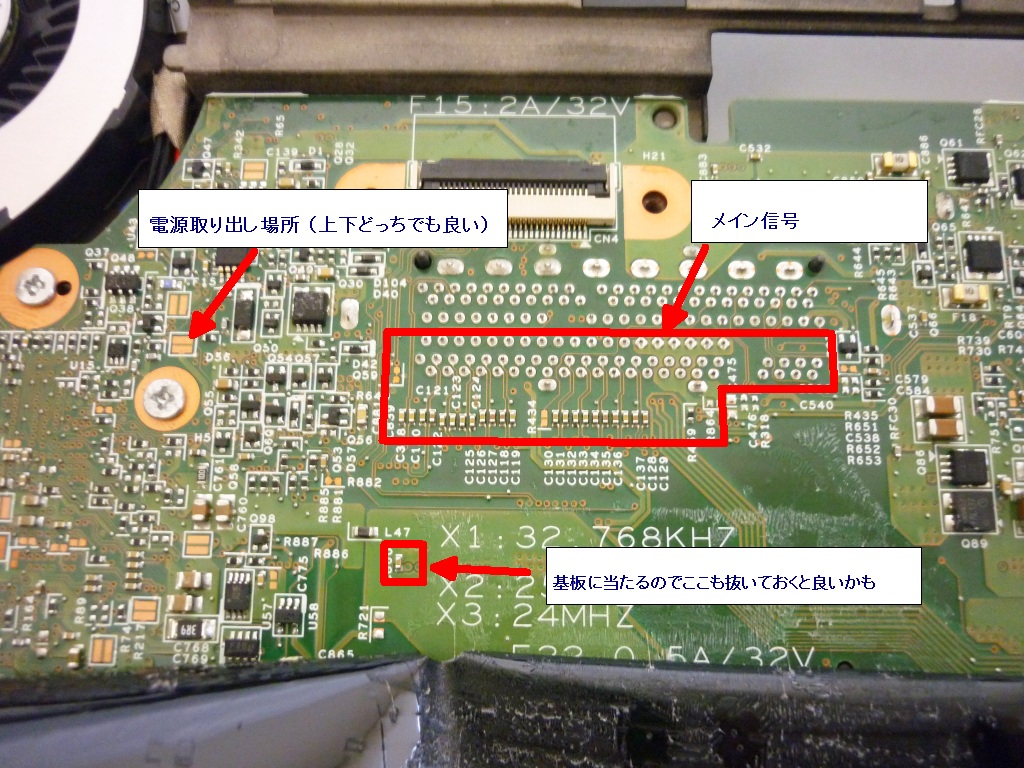

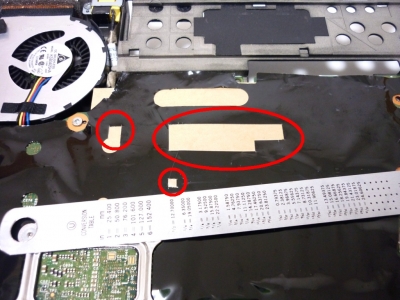

切り抜く場所は以下のとおりです。
( X230の場合、電源（左）は場所が違います。 ページの一番下を参照）
( X230の場合、写真内の「基板に当たるので・・・ 」の、小さいチップはありません)



これも黒いシートの上から黒マジックで目印を書いてから行なうと楽です。
黒に黒ですが、最小限は見えます。 間違ったらエタノールで消えます。

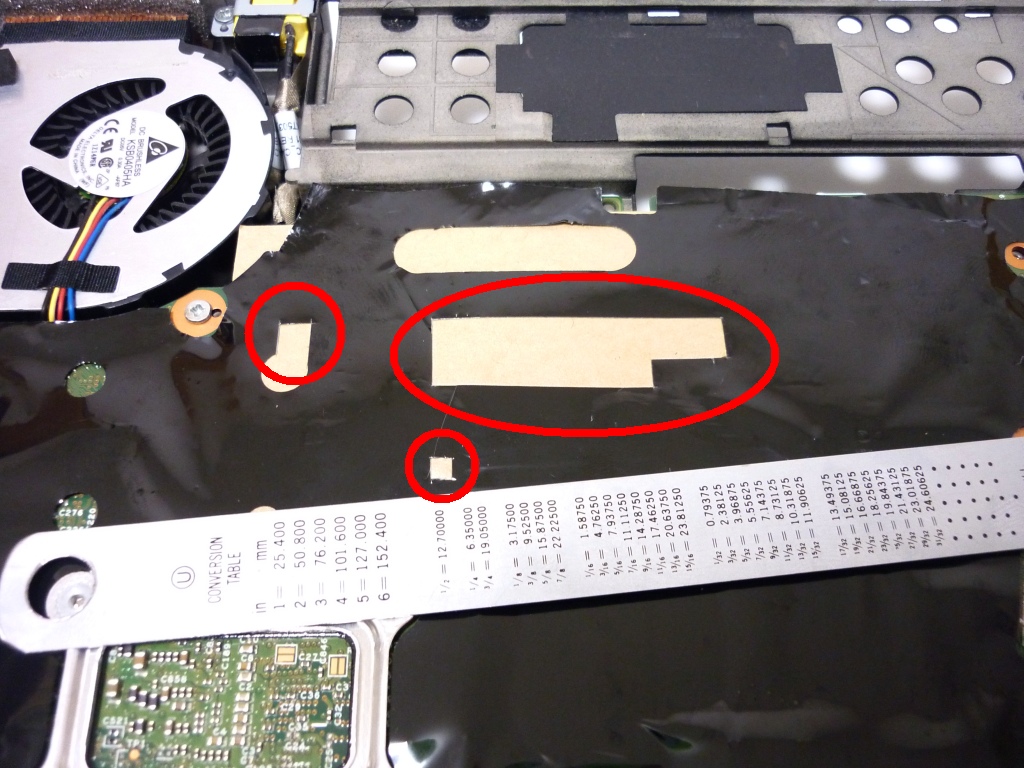

台紙を入れ、配線箇所に該当する部分を切り抜きます。
黒いシートは力を入れなくても切れます。 軽い力で。 マザーボードを傷付けないように。
( X230の場合、左（電源）は場所が違うのでページの一番下を参照)
( X230の場合、下（小さいチップ部分）の切り抜きは不要)

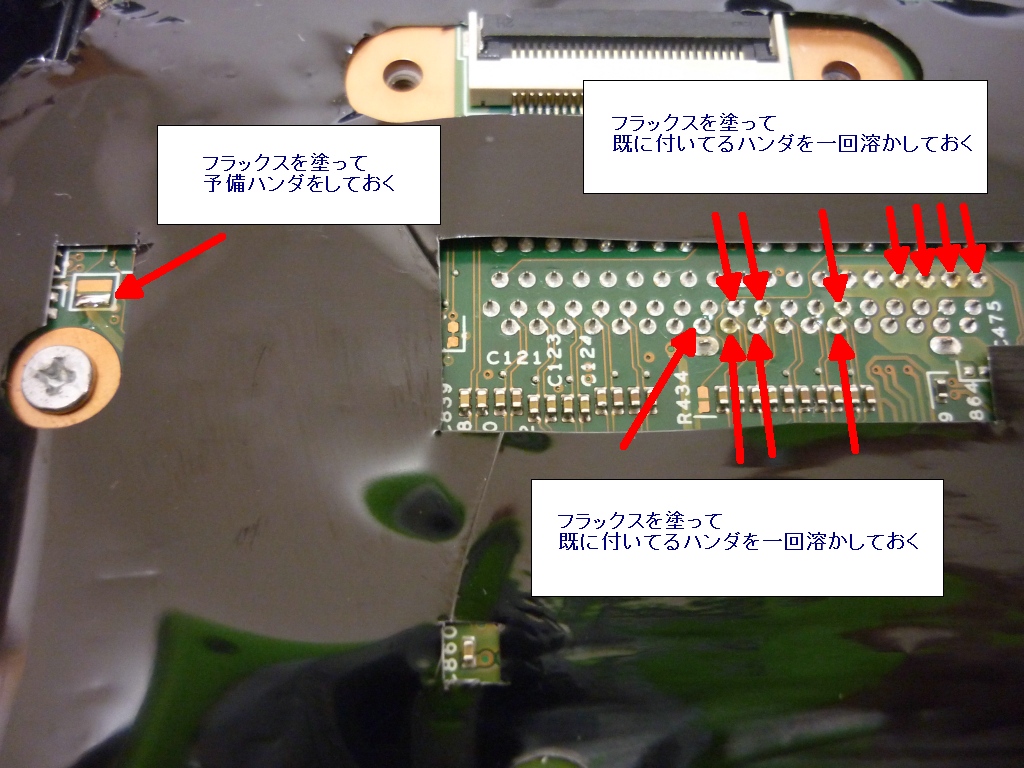

シートを戻して、ハンダの予備処理をやっておきます。

・電源取り出し（左の一箇所）は、フラックスを塗って、予備ハンダしておく。
・信号取り出し（右のピン列）は、フラックスを塗って、既に付いてるハンダを一回溶かしておく
　（予備ハンダの代わりになります）。

＊ピンの場所が良く分からない場合は、FHD化基板を上から重ねれば分かります。



上記の予備処理は必ずやっておきます。
信号取り出しピンは空気にさらされているので、見た目きれいでも、実際は表面酸化しています。
予備処理をやっておかないと、ハンダ不良になりやすく、ノイズや動作が安定しないなどの原因になります。




予備処理が終わったら、基板を取り付けます。

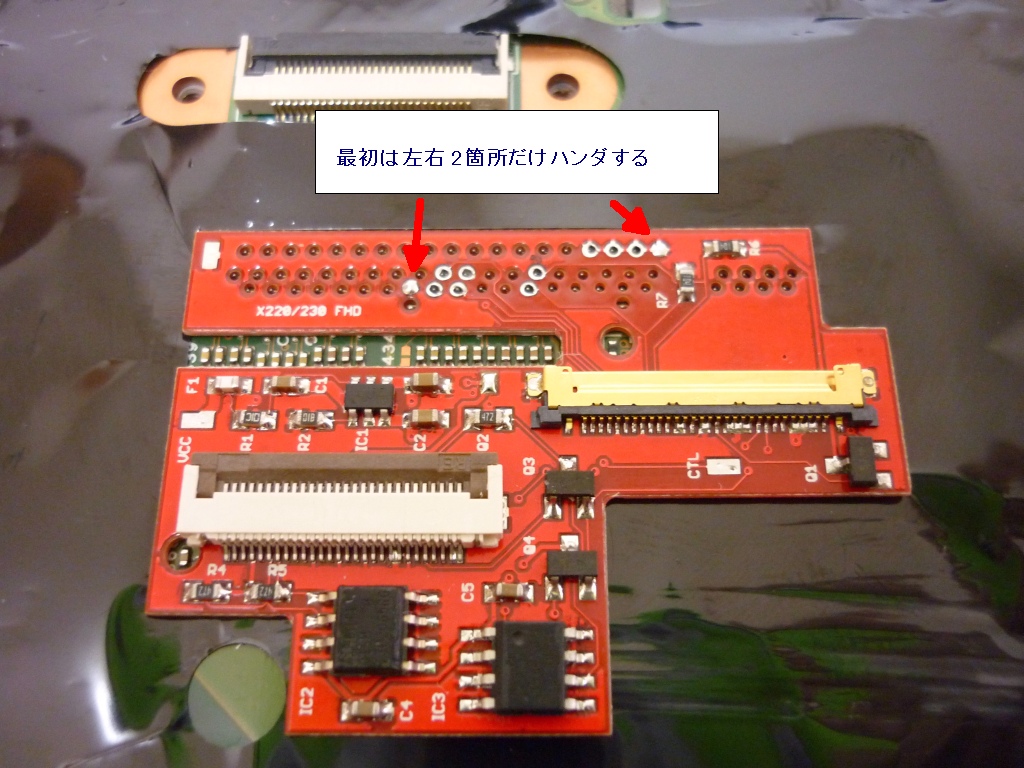

・最初に、左右 2箇所だけハンダします（仮止め）。
・その際、基板を軽く手で押さえつつ行ないますが、決して基板を強く押さえないようにします。
　(何が何でもマザーボードにベッタリ装着、みたいにこだわると、基板、コネクターが反る原因になります)
・装着の際、軽く上方向に寄せ気味にします。 左端の 1本が、その下のピンと非常に近いので、それを遠ざけるためです。






仮止めが終わったら、全てのピンをハンダします。
チョン付けはハンダ不良になりやすいので、各ピン、ハンダが馴染む程度に、ほどよくやります。
(とは言えコテ先の長時間当ても良くありません。 ほどほどに。 でもしっかり。)






電源を配線します。
(X230の場合は場所が違います。 ページの一番下を参照)

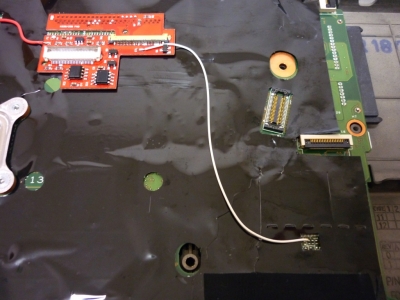

Fnキー検出を配線します。
(X230の場合は場所が違います。 ページの一番下を参照)






ケーブルは付属のテープで固定します。 青い四角の部分はキーボード裏の出っ張りが来るので避けます。

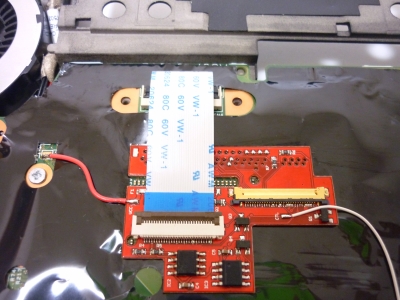

フラットケーブルを接続。　まっすぐ垂直に。　両端とも引っ張って抜けないことを確認します。



なお、左右にほんの僅か（本当にごく僅か）遊びがある場合があります。
フラットケーブルについても、端子をよく見ると、これも僅か、右か左に列が寄っている場合もあります。
気になる場合は一度、外して、状況を確認してから、左か右に寄せる場合もあります。
もし映らない場合、このあたり確認する場合があります。

いずれにしてもこの基板は大企業やメーカーが作ってるのではなく個人で作ってるものです。
申し訳ないですが微妙な精度はご勘弁いただければと思います。

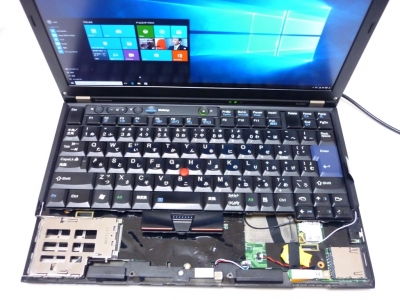

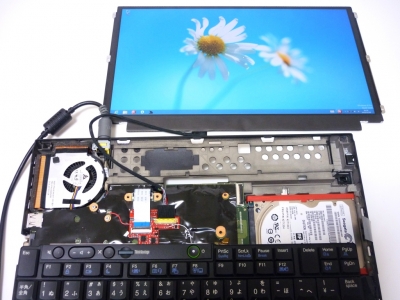

ここまでで基板の取り付けは終わりです。　液晶を繋いで、動作を確認しておきます。

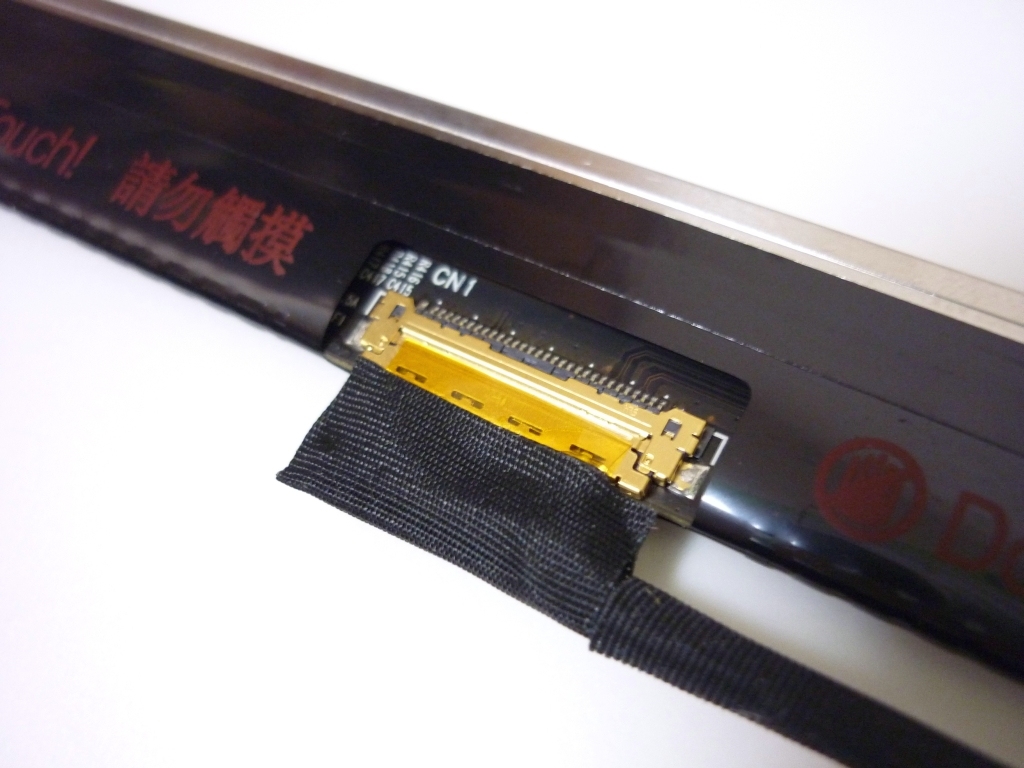

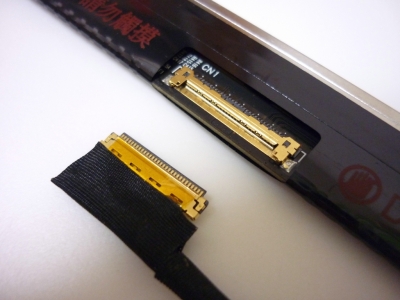

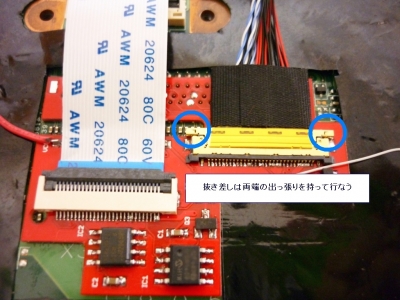

液晶のケーブルを基板に差します。  この面が上です。






差し込んだ状態。 くれぐれも差し込みは左右の出っ張りを持って行ないます。



抜く時も左右の出っ張りを持って行ないます。 ケーブルを引っ張ったり、ケーブルの根本に無理な力を掛けるのは厳禁です。




液晶側。






差し込んだ状態。






キーボード、HDD、電源をつないで、動作を確認。





映らない場合は以下を確認。

◆ フラットケーブル、および、液晶ケーブル、どちらもきちんと挿さっているか
＊ 問題が無くても、挿しなおしは有効です。
＊ 挿しなおしで点灯した場合、ケーブルの端子に、作業中のほこりや汚れが付着している可能性もあります。
キッチンペーパーなどホコリの出にくいもので端子を拭いて再接続します。

◆ ピンのハンダに不良はないか
＊ 付いてるように見えてもちゃんと付いてない場合があります。
ピン部分を上から指で押したりすると確認できます。 不良の場合は液晶が付いたり消えたりノイズが乗ったりします。
＊ ハンダ不良の場合は、各ピンにコテを再び当ててハンダを溶かすと治る場合があります。 でもやり過ぎは禁物です。
一度やってみてダメな場合は、はんだ吸い取り機などでハンダを抜き、フラックスを塗って再ハンダします。

◆ もし、最初の BIOS設定を忘れていた場合
＊ 優先画面が FHDではないので、以下の手順で設定する：
＊ 電源 OFF　→　電源 ON　→　「F1」何度か押す　→　ビープ音（ BIOSに入る）　→　「 Fn + F7 」を押す（ FHDへ手動切替え）　→　「 Fn 」を押す（バックライト ON ）　→　このページの最初の BIOS設定を行なう。


ケーブル抜き差し、半田の修正などを行なう場合は必ず ACアダプターを抜いてから行なって下さい。
電源 OFFにしていても ACアダプターが繋がっていればマザー上には通電している箇所があります。
面倒かもしれませんがマザーや液晶などを破損するよりはずっと良いかと思います。

＊バッテリーは ACアダプターでの動作確認が終わるまでは使用しないで下さい。





動作に問題が無ければ、基板取り付けは完了です。

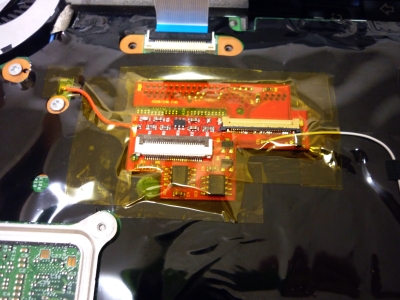

なお当人は、最後に基板の周りにカプトンを貼ってます。　写真はあまり綺麗に見えないですが、基板を保護するのと、周りの部品と当たらないようにするのが本当にギリギリの寸法のため、キーボードや他とこすった場合でも問題ないように、ということでやってます。








次は天板の加工になります。　一回休憩してからのほうが良いかも。

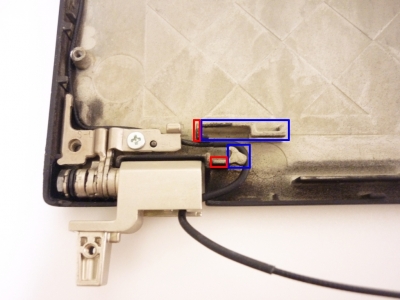

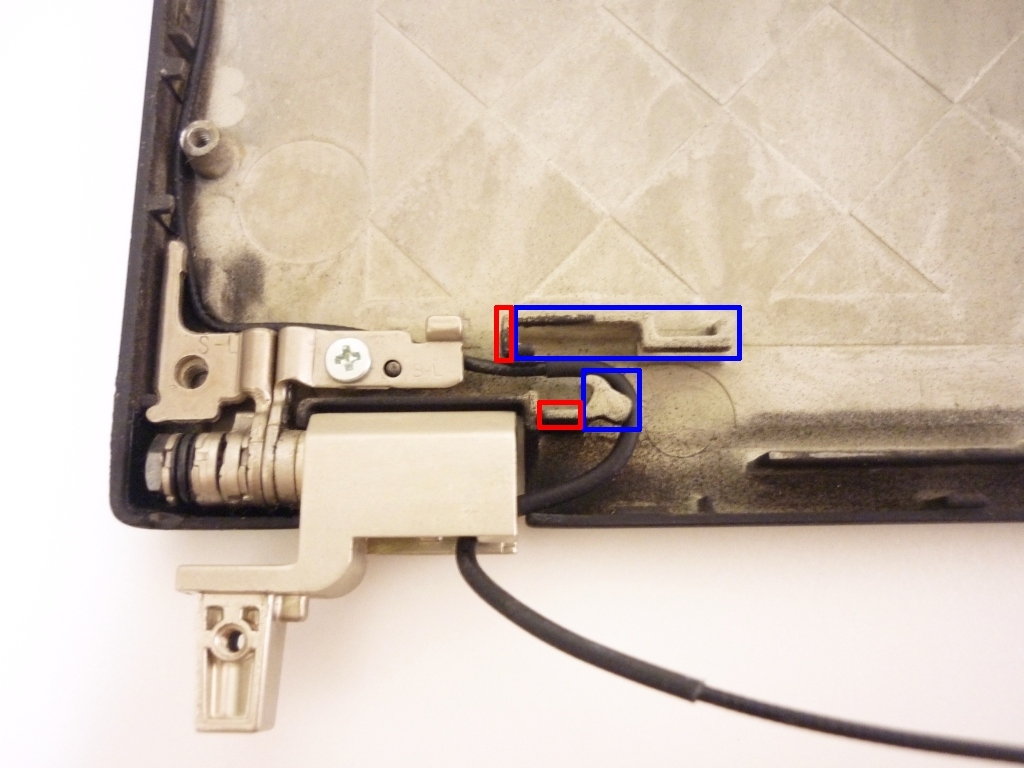

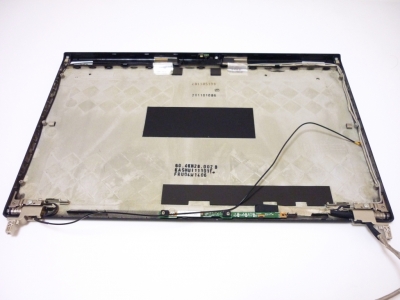

加工箇所です。 現物合わせで臨機応変にやります。 当人は赤を残して青をニッパーで切除しました。



ニッパーで切除する場合は切除片が飛ぶので、目に入ったりしないよう十分注意。
当人は大きめのビニール袋に天板ごと入れてカットしてます。
カット後はブラシで切除片を落とし、ガムテペッタンできれいにしてます。

ちなみに加工については一気に大きくやろうとしても上手く行きませんので、チマチマ、小さく、ちょっとづつやるのが良い感じです。 結果的にこれが一番楽で、リスクも少なく、仕上げもしやすいです。

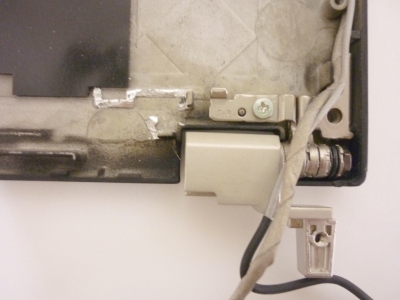

加工後はこんな感じ。 （写真はちょっと切除しすぎてます・・・orz






右側。






こちらは予定通り。

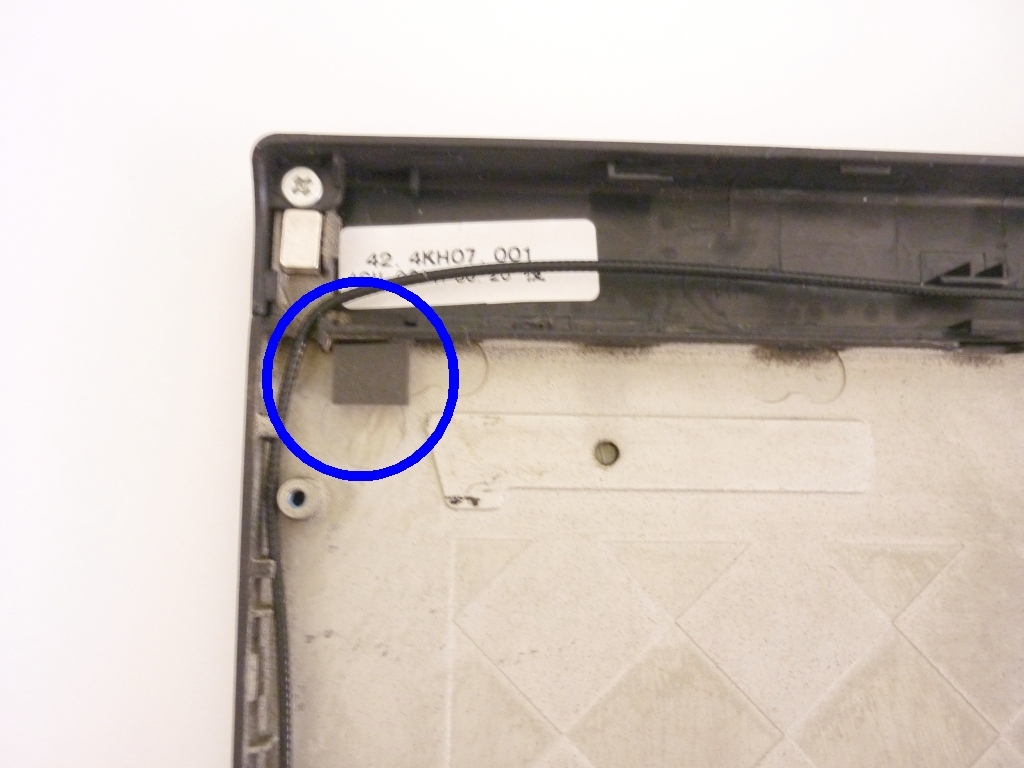

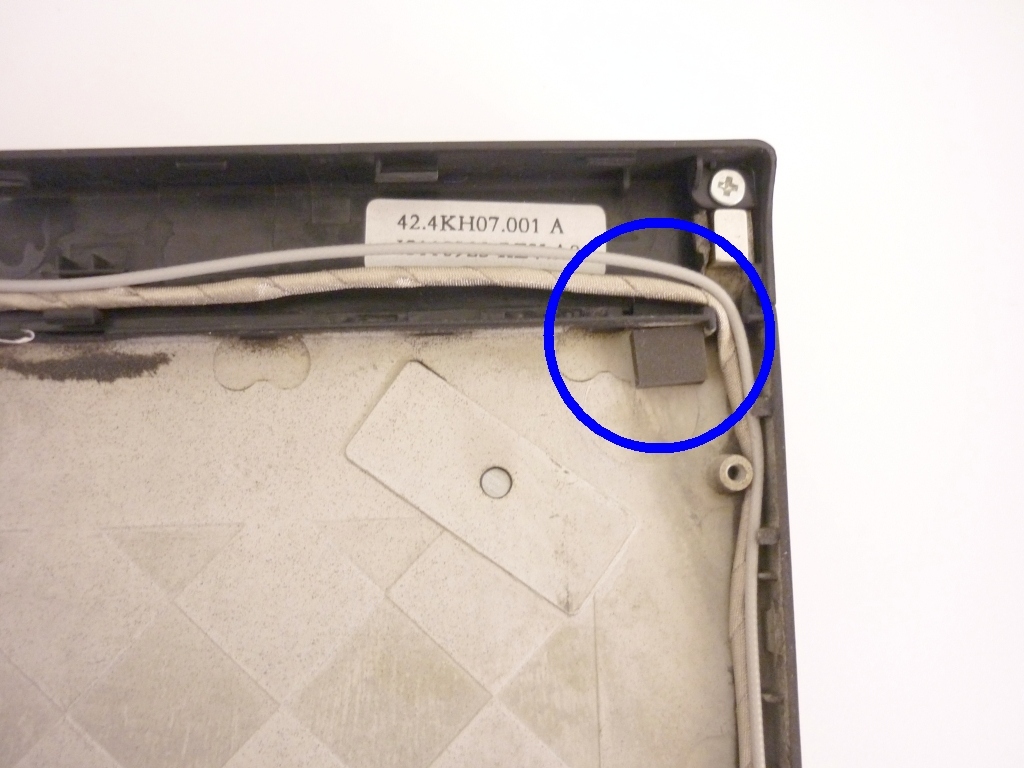

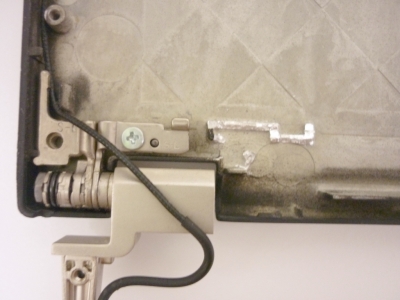

アンテナ線を収めて、ポロン（クッション材）を貼りました。






右側。






上の左右もポロンを貼っておきます。






クッション材は 4隅のほか、上下端(中央あたり)にも　ほどよく入れると良い具合でした。

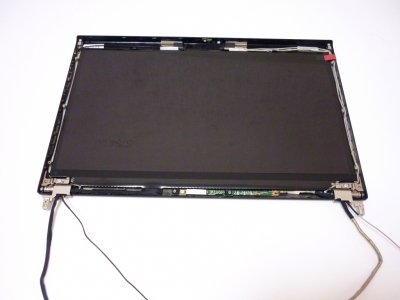

液晶を乘せました。　ヒンジ付近で、アンテナケーブルが液晶に干渉してないか確認します。　干渉してると、ベゼルを付けたとき、液晶に無理な力がかかります。






保護シートを外しました。

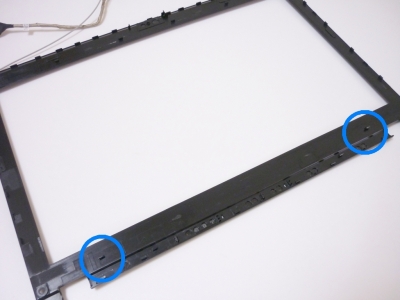

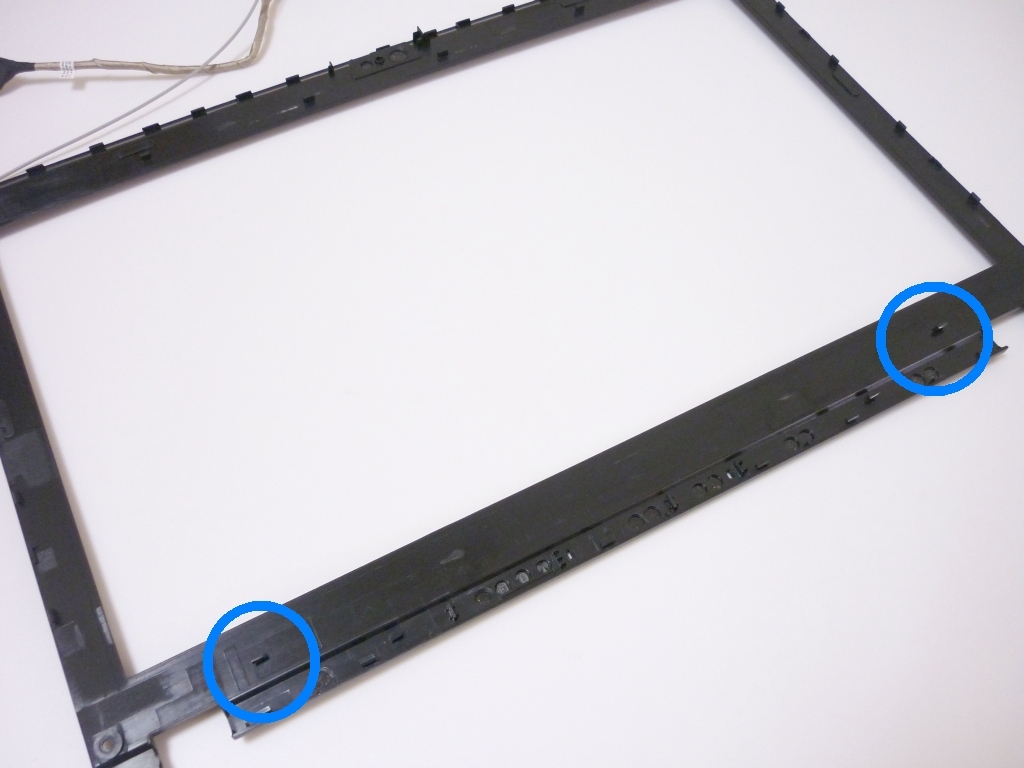

ベゼルは下側 2箇所の爪折りが必要です。 個体差もあると思いますが、場合によっては下辺は液晶とベゼルの間に隙間が出るかもしれません。 気になる場合は両面テープで液晶とベゼルをくっつけるなどして対処、という感じになるかと思います。






加工前・加工後はこんな感じ。 なるだけフラットに。

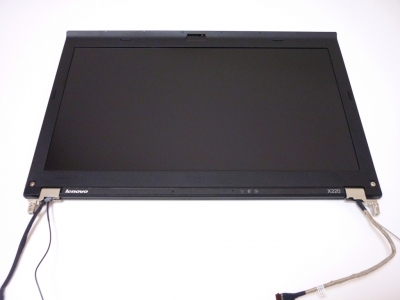

ベゼルを付けて、上半身完成。






下半身とドッキング。 ケーブルをプラスチックのカバーで噛み込まないよう注意します。






途中、動作も確認しながらやります。　全部組み立てて何かあってまた分解・・・とか面倒です。






組み上がりました。

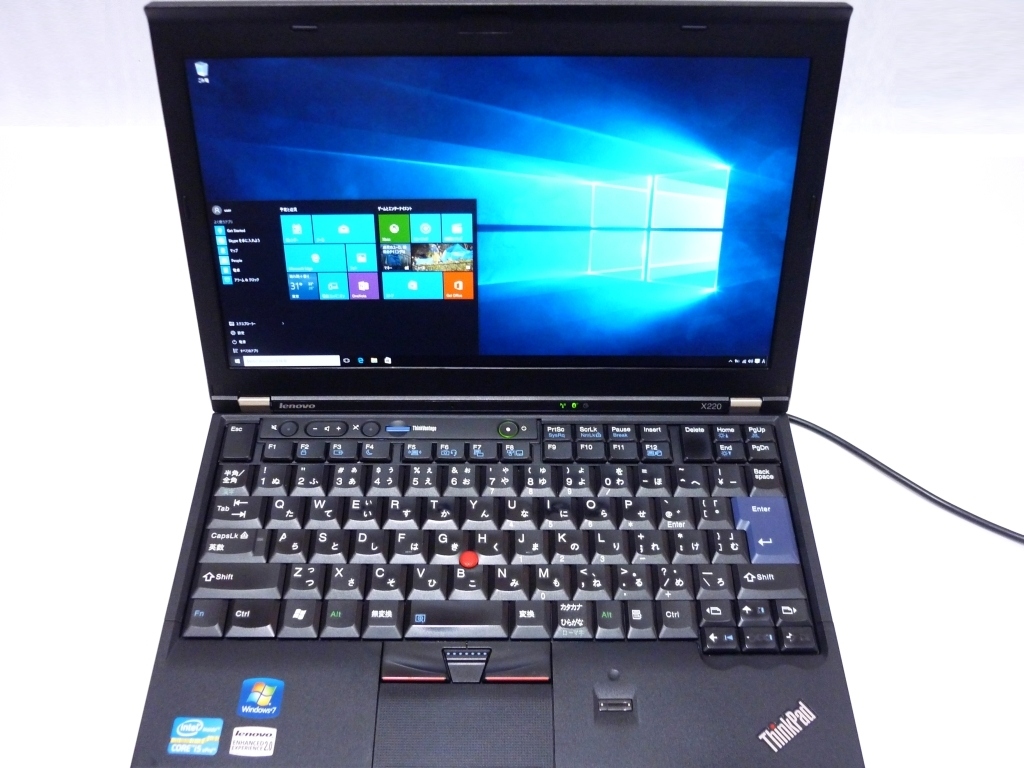

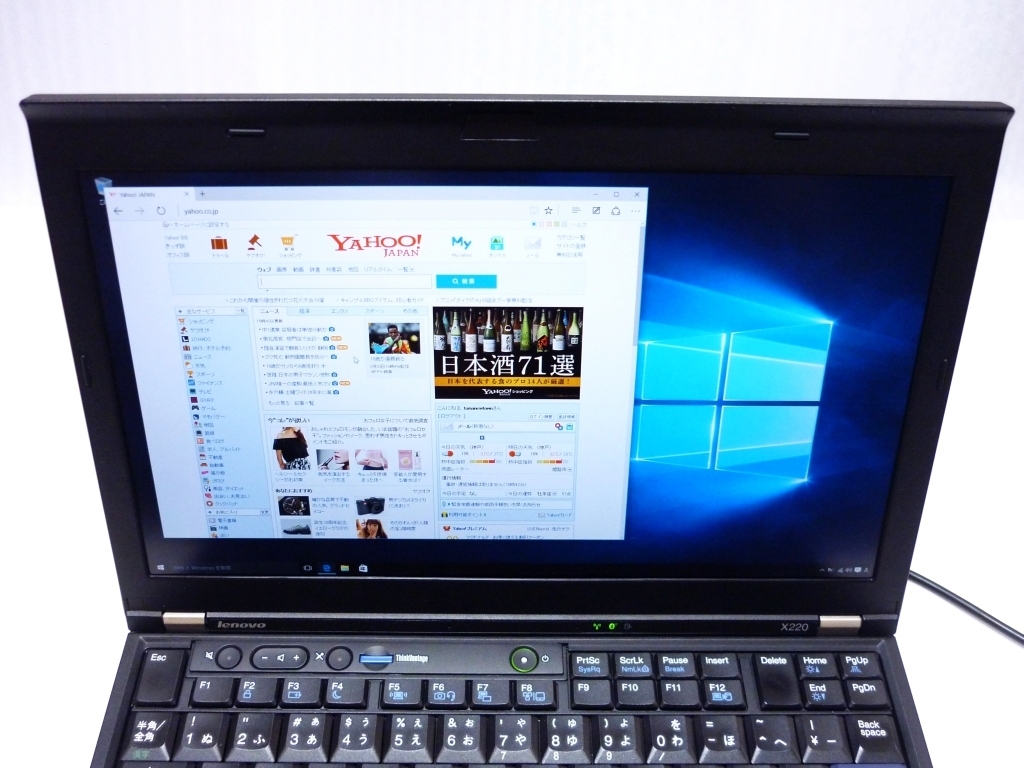

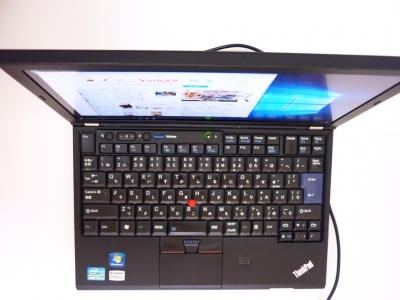

Yahoo! Japanの収まりはこんな感じ。
左右に並べると、ほぼ 2つ入ります。 ノーマルではありえない広さです。






視野角も広いです。



正面から見た文字もクッキリして見やすいです。










◆◆◆◆◆　X230への組込みについて　◆◆◆◆◆


いくつか違う部分があるので その説明です。

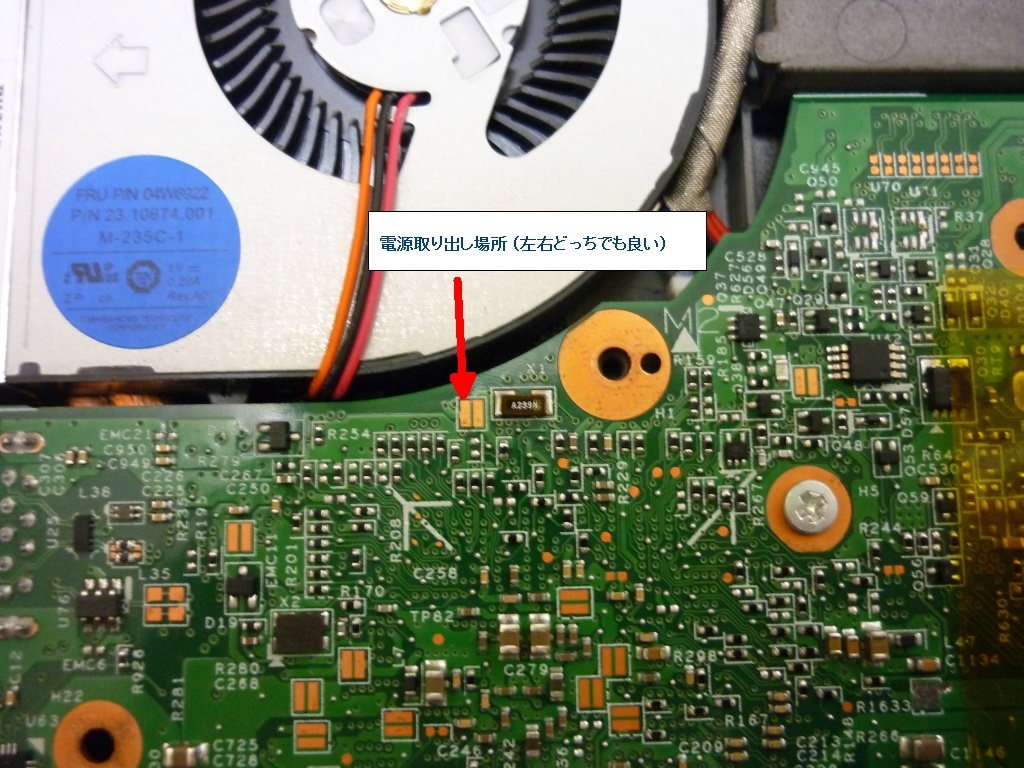

電源、Fnキー検出の配線箇所が違います。 以下のとおりです。

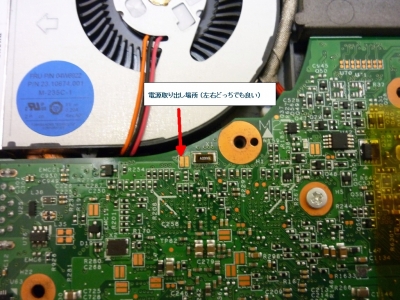

電源はここです。





Fnキー検出はここです。

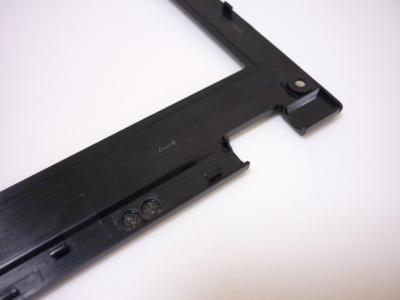

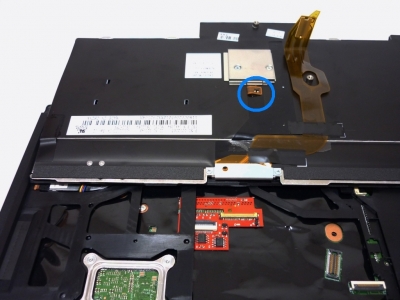

X230ではキーボードベゼルの一部カットが必要になります。　青丸の部分。

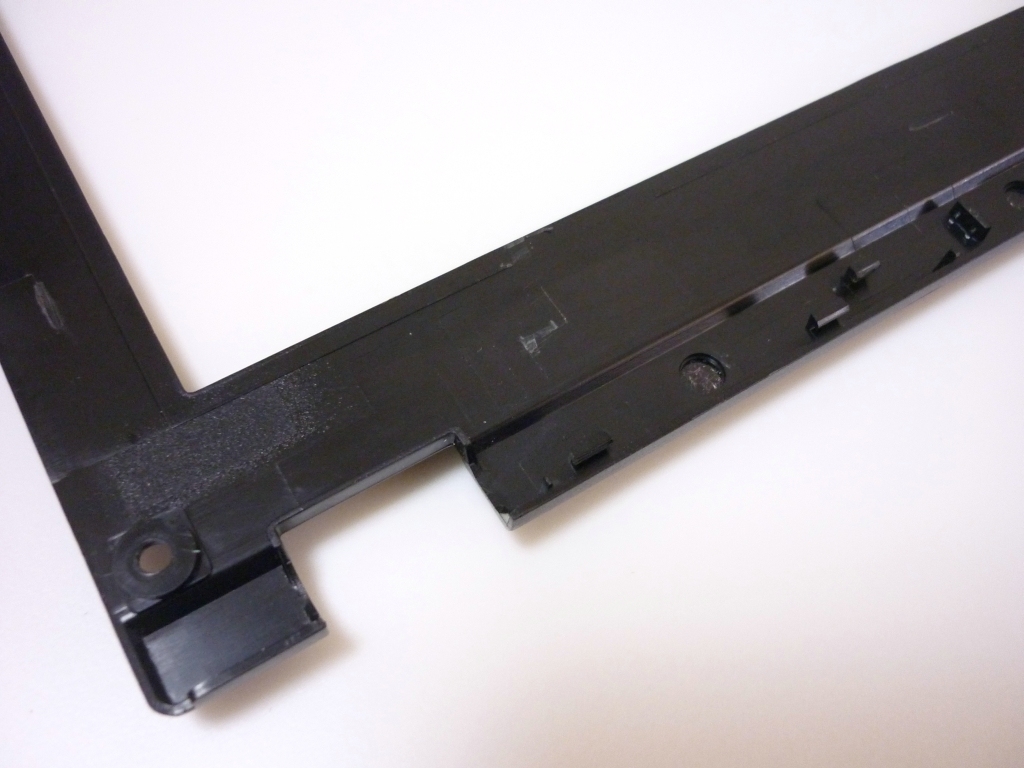

X220用のキーボードベゼルを流用、という手もあります。　＊要小加工ですが

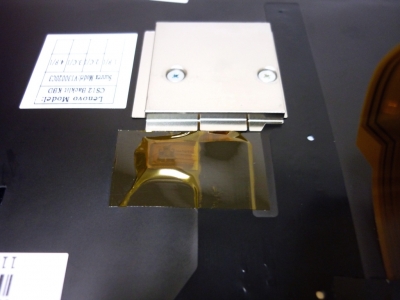

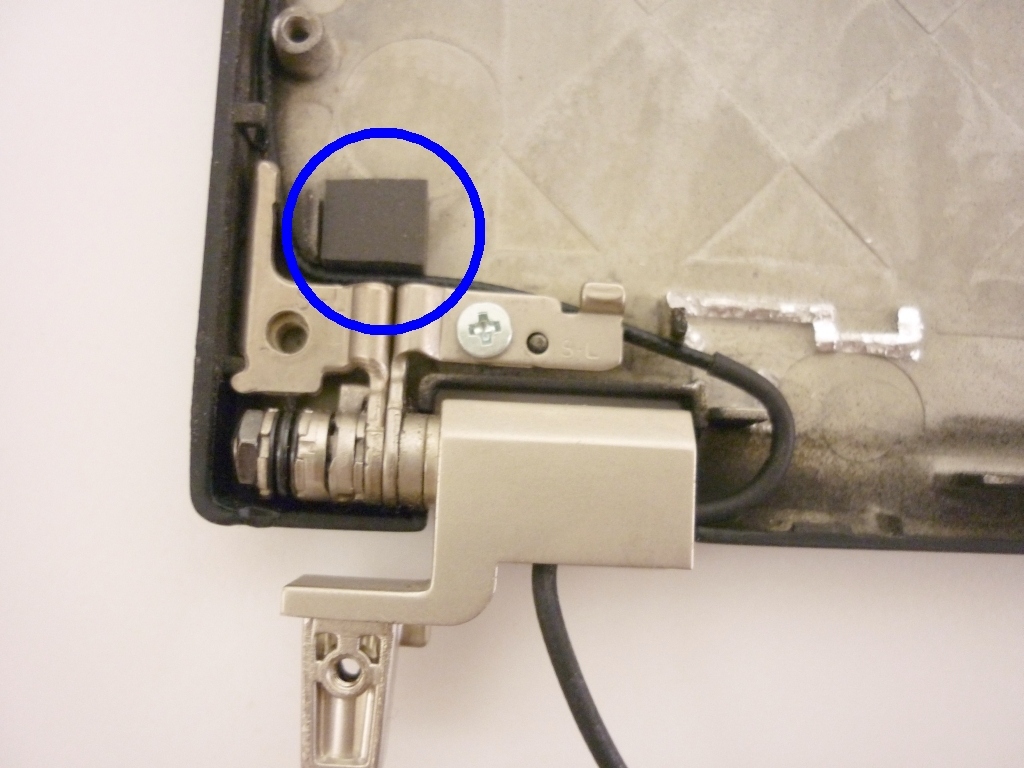

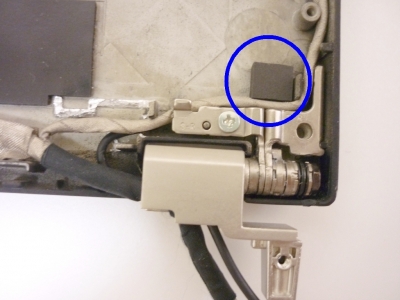

バックライト付きキーボードの場合、青丸の部品が基板とかなり近いので、カプトンなどで薄く貼り直します。
(部品の付いてるケーブルで折りたたんであるので、それを開いて薄く貼り直す)






こんな感じに貼り直します。
